Nasazování robotických systémů už dávno není hudbou budoucnosti, ale nezbytnou realitou dneška. Podle nejnovějších statistik Mezinárodní federace robotiky (IFR) dosahuje světový průmysl nových rekordů – v továrnách po celém světě je aktuálně v provozu přes 4,2 milionu robotických pracovišť a jejich počet každým rokem roste o cca 10 %.

Česko patří v globálním měřítku k robotickým lídrům. Podle dat IFR se řadíme ke dvacítce zemí s nejvyšší hustotou robotů. Ta se určuje počtem robotů na 10 000 zaměstnanců v průmyslu, přičemž v regionu střední a východní Evropy hrajeme společně se Slovenskem prim s více než 160 robotickými pracovišti. S tímto trendem však rostou nároky na bezpečnost a plynulost provozu. Každé takové pracoviště vyžaduje bariéru, která dokáže bezpečně oddělit prostor stroje od personálu, ale zároveň nezpomalí výrobní proces. Odpovědí na tyto výzvy jsou nová vysokovýkonná rychloběžná rolovací vrata EFAFLEX řady MS Performance (modely 318 a 319).

Pro dosažení skutečně hladkého chodu automatizovaného provozu je nezbytné, aby každý prvek linky vykazoval stejnou míru spolehlivosti jako samotný robot. Často se zapomíná, že právě vrata jsou tím nejnamáhanějším pohyblivým článkem, který musí v dokonalé synchronizaci s technologií otevírat a zavírat cestu materiálu v režimu 24/7. Jde tedy o plnohodnotné průmyslové stroje navržené pro nejtěžší nasazení.

Zatímco standardní průmyslová vrata mohou pod náporem nepřetržitého provozu vykazovat známky opotřebení již po několika letech, řada EFA-SRT^® MS Performance s modely 318 a 319 je konstruována tak, aby se stala stabilní a dlouhodobou součástí výroby. Jejich schopnost bezpečně a plynule zvládat extrémní zátěž a vysoké počty cyklů je podpořena robustní konstrukcí s garantovanou životností minimálně 12 let.

Využití rychloběžných vrat EFAFLEX řady EFA-SRT^® MS Performance s modely 318 a 319 je díky jejich variabilitě mimořádně široké. Nacházejí uplatnění všude tam, kde je vyžadována maximální spolehlivost v náročných průmyslových aplikacích – od automatizovaných linek pro montáž a manipulaci až po specializovaná zařízení a stroje. Jsou ideálním řešením například pro svařovací kabiny, kde účinně oddělují proces výroby od okolí.

Hlavním přínosem je však jejich dvojí funkce: zajišťují ochranu samotného zařízení v souladu s normou DIN EN ISO 14120 a současně slouží jako nekompromisní bariéra proti vniknutí osob do nebezpečného prostoru pracovišť. Tato vrata garantují nejvyšší úroveň bezpečnosti osob u strojů v průmyslovém i komerčním prostředí. Co všechno tato vrata zvládnou? Je toho opravdu hodně.

• Milion cyklů ročně: Tato vrata jsou projektována pro doporučenou frekvenci až 1 000 000 pracovních cyklů za rok.
• Maximální rychlost: Průměrná doba otevření vrat se pohybuje okolo 2 sekund a doba zavření je pak v závislosti na vybavení bezpečnostními prvky cca 3 sekundy.
• Nepřetržitý provoz a výdrž: Vrata jsou dimenzována na vysokou frekvenci až 4 cykly za minutu s dobou životnosti až 12 let.

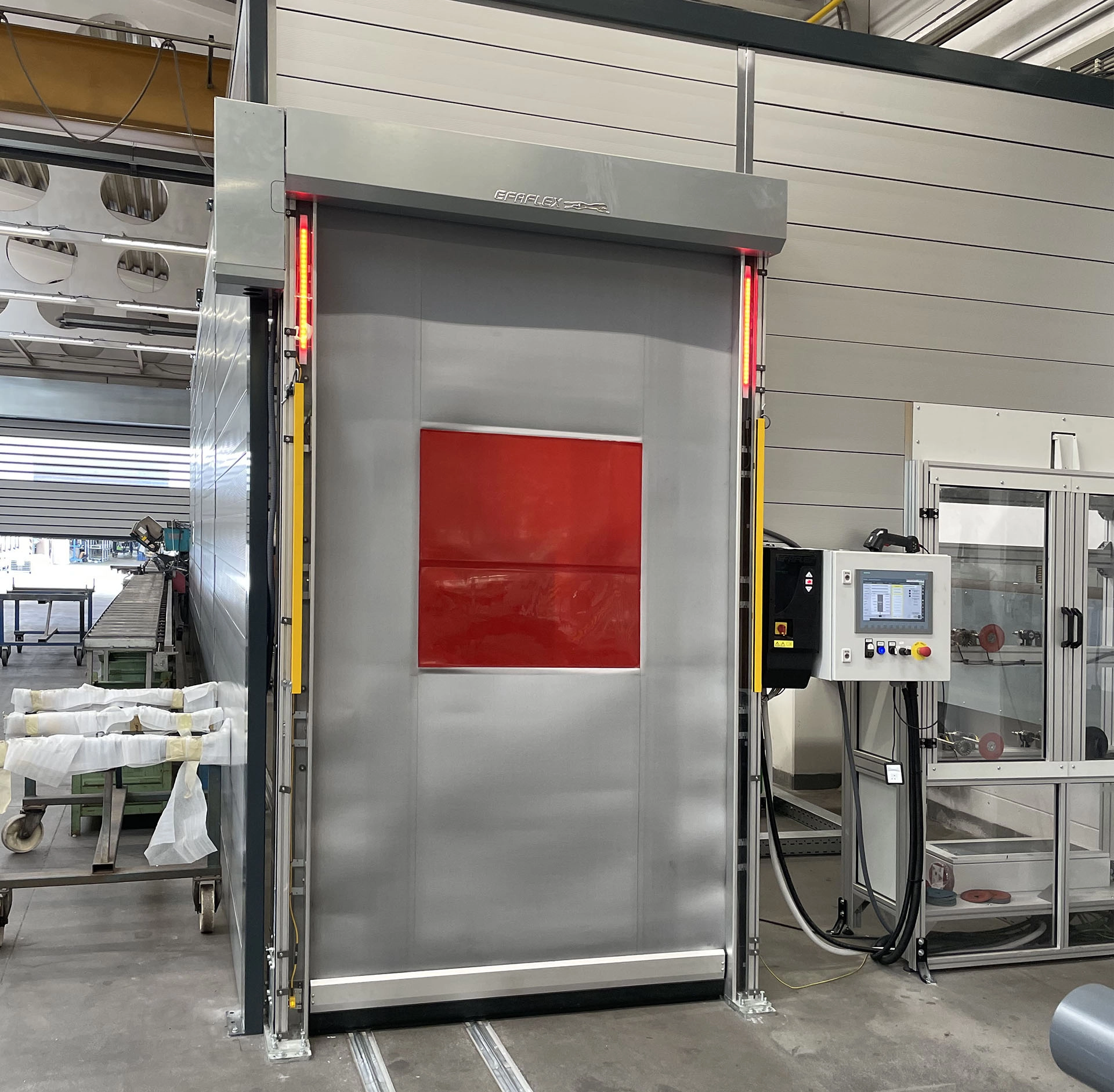

Foto: EFAFLEX - CZ s.r.o.

V robotizovaném provozu je bezpečnost otázkou přísné certifikace. Vrata EFAFLEX řady MS jsou navržena tak, aby splňovala nejvyšší standardy: celý systém disponuje prokázanou úrovní bezpečnosti Performance Level „d“ (PL d) podle norem DIN EN ISO 13849-1 a DIN EN ISO 13849-2.

Kromě bezpečnosti vynikají vrata i svými izolačními a technickými vlastnostmi. Materiál odpovídá stupni požární odolnosti B2 (dle DIN 4102) a konstrukce zajišťuje efektivní útlum hluku ve výši 12 dB (dle EN ISO 717-1), což výrazně zvyšuje komfort v okolí linky.

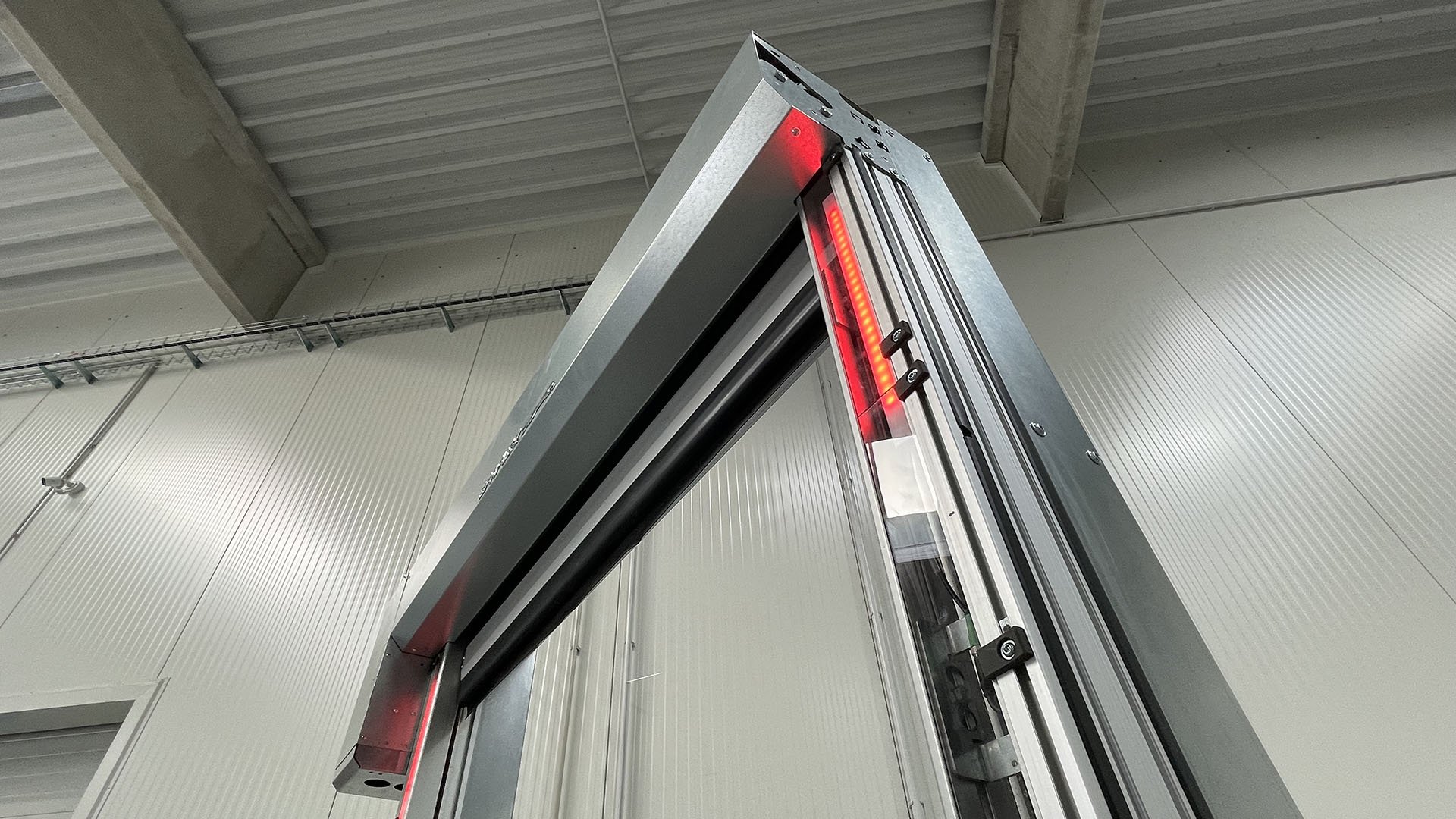

Precizně obráběné samonosné či samonosné hliníkové (ALU) zárubně jsou na čelních stranách krytovány transparentním polykarbonátem (PC). Také vodicí prvky jsou vyrobeny z hliníku. Vratové závěsy jsou k dispozici v různých barevných provedeních, přičemž většina závěsů je v souladu s konformitou LABS dle normy VDMA 24364. Součástí zárubní jsou integrované kabelové kanály pro elektrorozvody 230/400 VAC a 24 VDC.

Integrovaná bezpečnost je v základní výbavě řešena světelnou mříží a alternativně je k dispozici kontaktní lišta se světelnou závorou. Celá konstrukce je navíc uzpůsobena pro bleskový servis – modulární systém umožňuje výměnu poškozených nebo opotřebených komponentů do 20 minut, což minimalizuje neplánované odstávky.

Vrata řady MS jsou navržena s důrazem na maximální adaptabilitu v moderních průmyslových provozech. Výroba probíhá přímo v České republice, což umožňuje dodávat vrata plně odpovídající specifickým potřebám zákazníka s přesností na 1 mm. Konstrukční variabilita zahrnuje standardní rozměry až do 3500 × 3500 mm, přičemž v individuálních případech lze realizovat řešení až do formátu 6200 × 5500 mm.

Mozkem celého systému je procesorová řídicí jednotka vybavená frekvenčním měničem a digitálními vstupy/výstupy. Pro plnou integraci lze vrata konfigurovat s komunikačními protokoly IO-Link, Profinet i dalšími. Mechanická odolnost PVC závěsu je doložena tzv. pendel testem dle normy ČSN EN ISO 14120, při kterém vrata bezpečně odolala nárazu o energii 300 J (hmotnost 90 kg). Součástí spolupráce je i kompletní projektová podpora – každá nabídka obsahuje detailní výkresovou dokumentaci v široké škále formátů (STP, DWG, PDF, JPG).

Rychloběžná vrata EFAFLEX řady MS Performance jsou investicí do plynulosti a bezpečnosti vašeho provozu. Představují absolutní špičku pro intenzivní průmyslové nasazení na namáhaných robotických pracovištích. Klíčovou výhodou je fakt, že vrata, ale i veškeré náhradní díly jsou vyráběny v České republice. Navíc jsou týmy servisních techniků rozmístěny v regionech, a jsou tak připraveni k okamžitému zásahu.
