Přesně takovými prvky, díky kterým bude vše správně fungovat, disponuje společnost Murrelektronik. Mluvíme zde o konektorech řady MQ, sběrnicových modulech MVK Fusion CIP Safety, switchích a připojovací technice pro ethernetové aplikace.

Konektory MQ, které přenášejí velké proudy, se vyznačují malými rozměry a odolností (úroveň krytí IP67), jsou proto výhodné pro systémy umístěné v omezeném prostoru. Slouží pro dodávku energie pro asynchronní nebo třífázové motory o malých výkonech nebo pro frekvenční měniče.
Inženýři Murrelektronik vyvinuli sérii konektorů MQ15 s přenášeným proudem až do 16 A trvalého zatížení při napětí 600 V pro střídavé aplikace a 20 A trvalého zatížení při napětí 48 V pro stejnosměrné aplikace, navíc s řadou užitečných vlastností, jako je např. systém rychlého připojení, který snižuje čas potřebný pro instalaci i servis a údržbu (až o 80 procent). Pro připojení stačí čtvrtina otáčky a to, že je konektor správně připojen, indikuje slyšitelné cvaknutí. Tato řada odolných konektorů MQ získala CE certifikaci a schválení UL.

V případě standardních konektorů pro průmyslový ethernet nabízí Murrelektronik širokou nabídku produktů pro různé aplikace, které spolehlivě fungují v jakémkoli prostředí. Jejich charakteristickým rysem je plné stínění pro spolehlivý přenos dat (např. konektory typu M8 D-kódované, M12 D-, X- a Y-kódované nebo typu RJ45). Se stupněm krytí IP20 se uplatní v řídicích skříních, s IP65/IP67 v náročném výrobním prostředí.

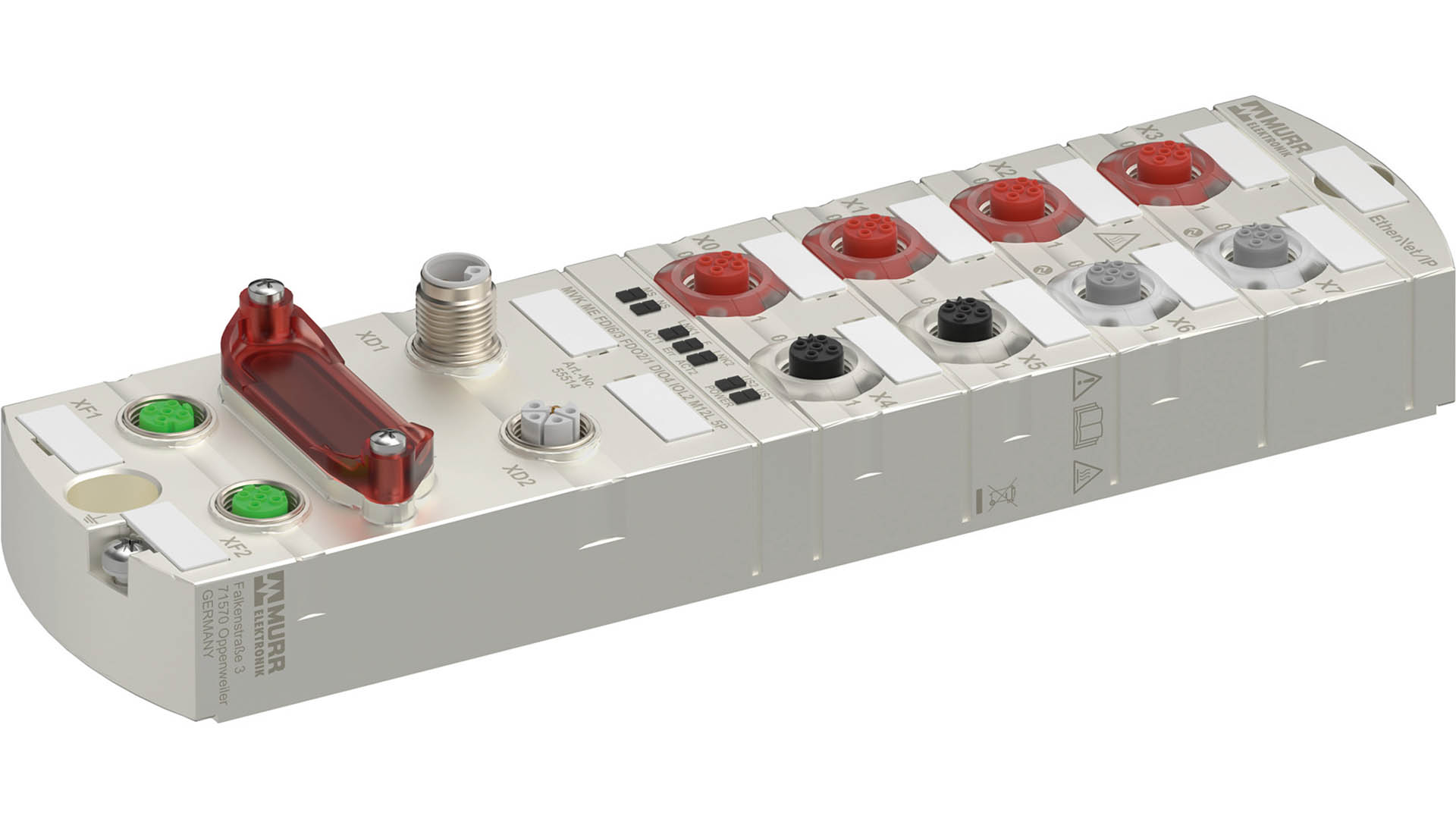

Na rozdíl od klasického způsobu automatizace, kde je vyžadováno víc sběrnicových modulů pro různé typy senzorů, je s všestranným sběrnicovým modulem MVK Fusion CIP Safety zapotřebí pouze jeden (v tom nejlepším případě). Tento modul v sobě spojuje tři základní funkce instalační techniky, a to digitální standardní senzory a akční členy, digitální bezpečnostní senzory a akční členy a také IO-link.

Složitost v konfiguraci se přitom díky MVK Fusion výrazně snižuje, neboť se plně provádí v inženýrském nástroji bezpečnostního řízení. Komunikační protokol CIP Safety (common industrial protocol) poskytuje bezpečnou komunikaci mezi bezpečnostními zařízeními v automatizačních systémech a umožňuje použití standardních sítí (ethernet) pro bezpečný přenos dat bez nutnosti budovat samostatné bezpečnostní sítě.

Dva digitální porty modulu lze konfigurovat jako vstup nebo výstup (záleží na aplikaci), čtveřice bezpečnostních portů umožňuje zahrnout do instalace různé digitální bezpečnostní požadavky a dva IO-link porty mohou do sběrnicového systému integrovat i složité senzory a akční členy pro rozšíření standardních digitálních signálů prostřednictvím hubů IO-link. To usnadňuje instalaci na menším prostoru a snižuje počet potřebných modulů.

Parametrizace modulu MVK Fusion CIP Safety probíhá v inženýrském nástroji výrobce řídicího systému a k přenosu čísla SNN (safety network number) do nového zařízení není potřeba žádný software výrobce, což nejen šetří čas, ale i eliminuje riziko nesprávného zadání.

Jak je poznáme? Liší se pouze svými funkcemi. Spravované switche jsou sice dražší, ale poskytují kontrolu nad síťovým provozem díky pokročilým možnostem konfigurace, monitoringu a diagnostiky. Naproti tomu nespravované switche slouží pouze k jednoduchému propojení zařízení v síti, jsou levnější a jednodušší na instalaci. Chybí jim konfigurační nástroje.

Switche Murrelektronik umožňují pro automatizaci použít průmyslový komunikační standard profinet, který vychází z ethernetu a slouží k výměně dat mezi řídicími systémy a periferiemi.

Mezi základní priority nespravovaných switchů patří přístup plug & play, který umožňuje okamžité spuštění, přitom nepotřebují žádnou síťovou konfiguraci, diagnostiku ani programování. Umožňují jednoduchou výměnu zařízení. U spravovaných switchů je to zejména integrovaný webový server, mnoho síťových nástrojů a možností konfigurace. K rychlému spuštění patří rozsáhlé možnosti diagnostiky a vzdálený přístup s rozhraním openVPN. Obě varianty switchů umožňují prioritizace telegramů profinetu.

Murrelektronik pro podporu automatizace s využitím ethernetu nabízí také sběrnicové switche pro spojení několika sběrnicových modulů a switche s technologií NAT (network address translation), které umožňují několika zařízením v jedné síti sdílet jedinou veřejnou IP adresu. Tím je eliminováno riziko konfliktů adres při propojení sériových strojů – výměnu dat se strojem může zahájit pouze vyžádaný server, ostatní jsou blokovány firewallem.

Díky své přesnosti a odolnosti nacházejí komponenty Murrelektronik uplatnění v automobilovém průmyslu (např. moduly odolné vůči vibracím a s širokými možnostmi diagnostiky přispívají k omezení odstávek), významnou roli hrají také v robotice (nejmenší sběrnicové moduly se vejdou i na šestou osu robotického ramene, což umožňuje decentrální instalaci v bezprostřední blízkosti procesu, a odolávají vysokým torzním silám i zrychlením robotů). I např. v ocelářském oboru umožňují napájet zařízení s vyššími energetickými nároky přímo z modulů bez potřeby externích zdrojů energie. Podobné uplatnění nacházejí rovněž ve strojírenství při snadné integraci zařízení IO-link do obráběcích strojů bez nutnosti použít další svorkovnicové skříně nebo rozvaděče.

Řešení firmy Murrelektronik přivádějí signály, data a výkon přímo do výrobního procesu, čímž eliminují potřebu řídicích jednotek. Směřují k tomu, aby byl princip decentralizované automatizace uplatňován co nejefektivněji a nejbezpečněji, přičemž významným faktorem je i bezdrátové propojení jednotlivých zařízení a komponent.

IO-link ve srovnání s tradiční automatizací, kde se senzory a aktuátory připojují do sběrnic centrálního řídicího systému, který je pak s každým zařízením propojen zvlášť, představuje novou architekturu pro komunikaci v automatizované továrně, zejména pro řízení akčních členů a senzorů.
Na centrální řídicí systém se připojuje jen jednotka IO-link master, která řídí podřízené stroje a zařízení vybavené jednotkami IO-link slave. Komunikace s nadřazeným systémem probíhá přes sběrnici jen u úkolů, které se nemohou řešit na jeho úrovni. Centrální jednotka tak v podstatě deleguje řízení jednotlivých zařízení na IO-link master, čímž se celý proces automatizace zjednoduší a zrychlí.
